উৎপত্তি স্থল: | 中国 |
পরিচিতিমুলক নাম: | GOLD TOP |
সাক্ষ্যদান: | API600 |
মডেল নম্বার: | Z41H |
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
প্যাকেজিং বিবরণ: | কাঠের বাক্স |
যোগানের ক্ষমতা: | 100 + + পিসি + + 15days |
আকার: | 18inch | উপাদান: | CK3MCUN |
---|---|---|---|
ডিজাইন মান: | API 600 | কাঠামোগত দৈর্ঘ্য: | ASME B16.10 |
পরীক্ষা: | এপিআই 598 | সংযোগ শেষ: | ASME B16.5, ASME B16.25, GB 9113, GB 12224 |
সংযুক্ত: | বি.ডব্লু | ||
লক্ষণীয় করা: | flexible wedge gate valve,high pressure gate valve |

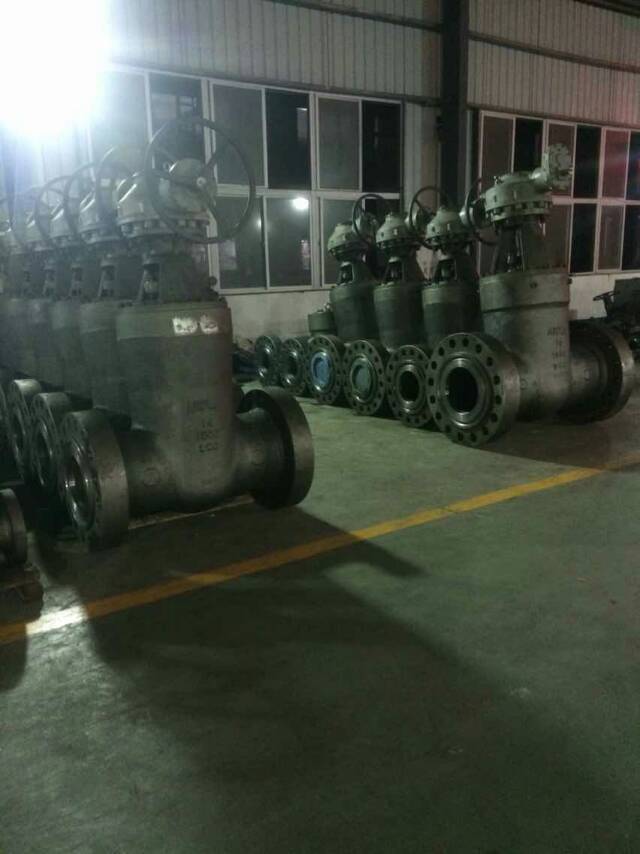

API600 গেট ভালভ নমনীয় কুণ্ডলী CK3MCUN শরীর, F44 + এসটিএল 1500 এলবি আরএফ ফ্ল্যানজ
ক্লাস 150 ~ 1500 কস্ট ইস্পাত গেট ভ্যালি
ওএস ও ওয়াই, রাইজিং স্টেম, নমনীয় ওয়েজ
Bolted বোনাস, থ্রেডেড বা ঢালাই সীট রিং
ASTM A216 WCB, A217 WC6, A351 CF8, A351 CF8M,
A351 CF3, A351 CF3M, A351 CN7M
মান সম্মতি
ডিজাইন এবং উত্পাদন: ANSIB16.34, API600 API6D, API603, BS1414
সম্মুখীন মুখ (শেষ শেষ): ANSIB16.10, API6D
Flanged সংযোগ: 2 "~ 24" ANSIB16.5,22 ", 26" ~ 36 "MSS-SP-44 অনুরোধে API605 থেকে
পরীক্ষা এবং পরিদর্শন: API598, API6D
বাট welded শেষ: ANSIB16.5
এ। এন্টি-ঘর্ষণ বল ধাক্কা ভারবহন: মসৃণ অপারেশন নিশ্চিত করার জন্য মিলিত অংশগুলির মধ্যে ঘর্ষণ হ্রাস
বি Grub স্ক্রু: টুপি মধ্যে জোয়াল বাদাম সুরক্ষিত
সি গ্রীস স্তনবৃন্ত: মিট অংশে তৈলাক্ত সরবরাহ
উপকরণ | ||
কোন। | নামের অংশ | উপাদান |
19 | গ্রাস স্তনবৃন্ত | পিতল |
18 | কীড়া স্ক্রু | কার্বন ইস্পাত |
17 | হাত চাকা নাটক | কার্বন ইস্পাত |
16 | হাত চাকা | নিখুঁত lron / কাস্ট স্টীল / দ্বৈত lron / গড়া ইস্পাত |
15 | Yoke বাদাম | কার্বন ইস্পাত / এস এস |
14 | চোখ বোল এবং বাদাম | একটি 193 B7 / A194 2H ~ A193 B8 / A194 8 |
13 | পিন | কার্বন ইস্পাত / স্টেইনলেস স্টীল |
12 | স্টেম নাট | একটি 439-D2 / cu- খাদ |
11 | গ্ল্যান্ড চক্রের উন্নত পার্শ্ব | কার্বন ইস্পাত / শরীরের উপাদান সমতুল্য |
10 | গণ্ড | মরিচা রোধক স্পাত |
09 | পিছনে আসন | মরিচা রোধক স্পাত |
08 | ডাঁটা | মরিচা রোধক স্পাত |
07 | আসন রিং | সি এস + + এস এস / এস এস / এস এস + + STL |
06 | কীলক | উপাদান শরীর দেখুন |
কোন। | নামের অংশ | WCB | LCB | WC6 | WC9 |
05 | বল্টু আর নাট | A193 Gr B7 / A194 Gr 2H | A320 Gr L7 / A194 Gr 4 | A193 Gr B16 / A194 Gr 4/7 | A193 Gr B16 / A194 Gr 4/7 |
04 | গ্ল্যান্ড প্যাকিং | কৃষ্ণসীস নামক ধাতু | কৃষ্ণসীস নামক ধাতু | কৃষ্ণসীস নামক ধাতু | কৃষ্ণসীস নামক ধাতু |
03 | গোটানো পাল বমাস্তুলদণ্ডের | সার্জারি ক্ষত / নরম লন | সার্জারি ক্ষত / নরম লন | সার্জারি ক্ষত / SS304 | সার্জারি ক্ষত / SS304 |
02 | শিরাবরণ | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
01 | শরীর | A216 Gr WCB | A352 Gr LCB | A271 Gr WC6 | A271 Gr WC9 |
কোন। | নামের অংশ | , C5 | C12 | CF8 | CF8M |
05 | বল্টু আর নাট | A193 Gr B16 / A194 Gr 4/7 | A193 Gr B16 / A194 Gr 4/7 | A193 B8 / A194 8 | A193 B8M / A194 B8 |
04 | গ্ল্যান্ড প্যাকিং | কৃষ্ণসীস নামক ধাতু | কৃষ্ণসীস নামক ধাতু | কৃষ্ণসীস নামক ধাতু | কৃষ্ণসীস নামক ধাতু |
03 | গোটানো পাল বমাস্তুলদণ্ডের | সার্জারি ক্ষত / নরম লন | সার্জারি ক্ষত / নরম লন | সার্জারি ক্ষত / SS304 | সার্জারি ক্ষত / SS316 |
02 | শিরাবরণ | A217 Gr C5 | A217 Gr C12 | A351 গ্রাফ CF8 | A351 গ্রাফ CF8M |
01 | শরীর | A217 Gr C5 | A217 Gr C12 | A351 গ্রাফ CF8 | A351 গ্রাফ CF8M |
ক্লাস 150 ~ 1500 কস্ট ইস্পাত গেট ভ্যালি
শ্রেণী | মাত্রা | |||||||||||||||||||||
150 | আয়তন | ইঞ্চি | 2 | 2-1 / 2 | 3 | 4 | 6 | 8 | 10 ont> | 12 ~ NT> | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | |
এল-আরএফ | মিমি | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 559 | 610 | 610 | 710 | 762 | 711 | ||
এটি L1-বি.ডব্লু | মিমি | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 | 864 | 914 | 914 | 965 | 1016 | 1016 | ||
ও L2-RTJ | মিমি | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 | 559 | 610 | 610 | 710 | 762 | 711 | ||
এইচ | মিমি | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 | 2930 | 3150 | 3200 | 3450 | 3600 | 3735 | ||
কে | মিমি | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 | 915 | 915 | 915 | 1000 | 1000 | 1000 | ||
WT | আরএফ | কেজি | 18 | 28 | 30 | 50 | 85 | 128 | 220 | 310 | 450 | 550 | 700 | 810 | 1130 | 1680 | 2230 | 2780 | 2860 | 3050 | 3700 | |
বি.ডব্লু | কেজি | 15 | 22 | 26 | 40 | 77 | 118 | 200 | 290 | 435 | 510 | 650 | 880 | 1100 | 1800 | 2200 | 2650 | 2950 | 3250 | 3520 | ||
RTJ | কেজি | 20 | 29 | 37 | 56 | 84 | 138 | 210 | 310 | 450 | 565 | 740 | 927 | 1125 | 1700 | 2235 | 2800 | 2900 | 3070 | 3750 | ||
300 | আয়তন | ইঞ্চি | 2 | 2-1 / 2 | 3 | 4 | 6 | 8 ont> | 10 ~ NT> | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | |
এল-আরএফ | মিমি | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | 1245 | 1346 | 1397 | 1524 | 1626 | 1727 | ||
এটি L1-বি.ডব্লু | ||||||||||||||||||||||
ও L2-RTJ | মিমি | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 | 1270 | 1372 | 1422 | 1553 | 1654 | 1756 | ||
এইচ | মিমি | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 | 3100 | 3360 | 3650 | 3700 | 3750 | 3800 | ||
কে | মিমি | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 | 915 | 915 | 915 | 1000 | 1000 | 1000 | ||
WT | আরএফ | কেজি | 24 | 44 | 48 | 73 | 145 | 226 | 350 | 580 | 715 | 1050 | 1235 | 1655 | 2320 | 2860 | 3275 | 4230 | 4572 | 4850 | 5240 | |
বি.ডব্লু | ||||||||||||||||||||||
RTJ | কেজি | 20 | 35 | 37 | 54 | 110 | 174 | 285 | 495 | 615 | 940 | 1090 | 1500 | 2100 | 2580 | 3300 | 4000 | 4350 | 4510 | 4895 | ||
600 | আয়তন | ইঞ্চি | 2 | 2-1 / 2 | 3 | 4 | 6 ont> | 8 ~ NT> | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | |
এল-আরএফ | মিমি | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 | 1448 | 1549 | 1651 | 1778 | 1930 | 2083 | ||
এটি L1-বি.ডব্লু | ||||||||||||||||||||||
ও L2-RTJ | মিমি | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 | 1461 | 1562 | 1664 | 1794 | 1946 | 2099 | ||
এইচ | মিমি | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 | 3075 | 3238 | 3600 | 3940 | 4250 | 4400 | ||
কে | মিমি | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 | 1250 | 1250 | 1500 | 1650 | 1800 | ||
WT | আরএফ | কেজি | 35 | 55 | 72 | 126 | 365 | 444 | 700 | 940 | 1310 | 1610 | 2070 | 2405 | 3810 | 4380 | 4910 | 5240 | 6835 | 7430 | 8800 | |
বি.ডব্লু | ||||||||||||||||||||||
RTJ | কেজি | 32 | 47 | 64 | 103 | 218 | 374 | 570 | 830 | 1012 | 1217 | 1760 | 2000 | 3200 | 3970 | 4280 | 4875 | 5615 | 6630 | 7610 | ||
900 | আয়তন | ইঞ্চি | 2 | 2-1 / 2 | 3 | 4 ont> | 6 ~ NT> | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | |
এল-আরএফ | মিমি | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 | ||||||||
এটি L1-বি.ডব্লু | ||||||||||||||||||||||
ও L2-RTJ | মিমি | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 | ||||||||
এইচ | মিমি | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 | ||||||||
কে | মিমি | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 | ||||||||
WT | আরএফ | কেজি | 59 | 79 | 115 | 198 | 407 | 725 | 1091 | 2161 | 2161 | 3197 | 4409 | 6063 | 7937 | |||||||
বি.ডব্লু | ||||||||||||||||||||||
RTJ | কেজি | 53 | 71 | 103 | 178 | 366 | 652 | 981 | 1945 | 1945 | 2877 | 3968 | 5456 | 7145 | ||||||||
1500 | আয়তন | ইঞ্চি | 2 | 2-1 / 2 | 3 | 4 ont> | 6 ~ NT> | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | |
এল-আরএফ | মিমি | 368 | 419 | 470 | 546 | 705 | 832 | 991 | 1130 | 1257 | 1384 | 1537 | 1664 | 1943 | ||||||||
এটি L1-বি.ডব্লু | ||||||||||||||||||||||
ও L2-RTJ | মিমি | 371 | 422 | 473 | 549 | 711 | 841 | 1000 | 1146 | 1276 | 1407 | 1559 | 1686 | 1972 | ||||||||
এইচ | মিমি | 615 | 705 | 750 | 927 | 1190 | 1525 | 1855 | 2185 | 2215 | 2380 | 2580 | 2195 | 3400 | ||||||||
কে | মিমি | 250 | 350 | 350 | 450 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 | 1250 | ||||||||
WT | আরএফ | কেজি | 116 | 166 | 209 | 296 | 720 | 1275 | 2092 | 2951 | 4382 | 6355 | 8965 | Provence 13100 | 15862 | |||||||
বি.ডব্লু | ||||||||||||||||||||||
RTJ | কেজি | 105 | 150 | 188 | 265 | 650 | 1145 | 1880 | 2655 | 3945 | 4752 | 8070 | 11790 | 14275 |
